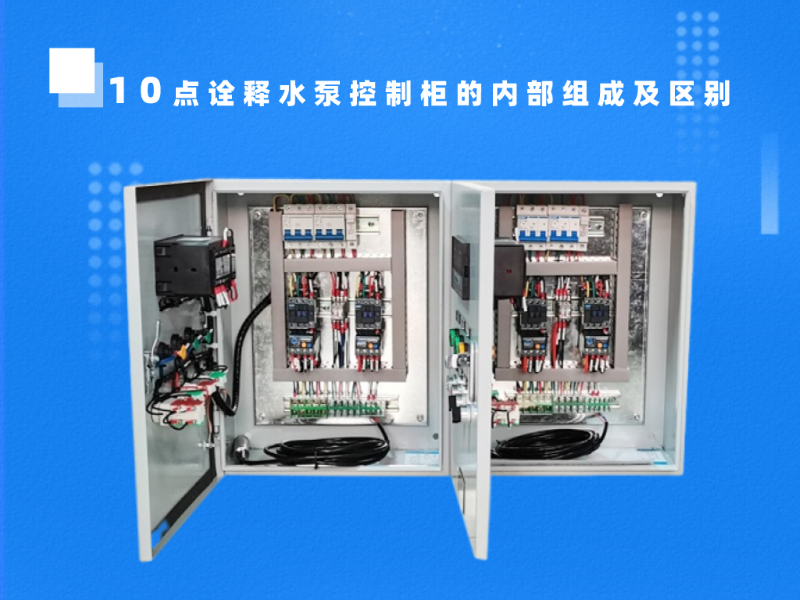

隨著科技進步發展，很多產品的功能都不是單一的。在工業化領域，有能同時恒溫加濕，排收空氣的室內泳池控制系統，水泵控制柜控制適用于消防用水，城市用水、工業排水以及農業的澆灌都可以使用。今天奇峰小編帶大家來了解水泵控制柜的內部組成又有哪些區別呢？

1、水泵控制柜的繼路器。繼路器簡單的來說就是當電路的一種保護器，當使用電壓大過標準值時，繼電器會控制電氣回路，達到防止跳閘效果。也就是控制電氣回路分合的開關。常用的斷路器一般根據額定電流大小分為：框架式斷路器、塑殼斷路器、微型斷路器。

從斷路器按的使用范圍又分為高壓斷路器和低壓斷路器，高壓電器電壓一般在3kV。低壓斷路器又稱自動開關，俗稱“空氣開關”也是指低壓斷路器，它是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護的電器。

2、接觸器：接觸器是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。其原理是當接觸器的電磁線圈通電后，會產生很強的磁場，使靜鐵心產生電磁吸力吸引銜鐵，并帶動觸頭動作，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸頭復原。交流接觸器是中間控制元件，可以頻繁的通，斷電路，可以以小電流控制大電流。與熱繼電器配合使用可以對負載設備起到過載保護作用。交流接觸器由電磁機構和觸頭系統組成。主觸頭可以痛，斷主電路；輔助觸頭控制電路。

3、熱繼電器：熱繼電器是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到相對距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。繼電器用于控制對象(電機)的過載保護，常見于對多電機的保護。當一臺變頻器驅動多臺電機時，需要加熱繼電器做過載保護，防止其中某臺電機因過載而燒壞。一般用于鼠籠或者變頻電機，繞線式電機一般不采用熱繼電器來做過載保護，而用過流繼電器。(繞線式電機一般過載能力較鼠籠式強，直接啟動時啟動電流也交鼠籠式小)

4、中間繼電器：中間繼電器的主要作用是控制接觸器和一些小功率的用電器。中間繼電器可以將一個控制信號變成多個控制信號或放大信號。中間繼電器用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。它一般是沒有主觸點的，因?yàn)檫^載能力比較小。所以它用的都是輔助觸頭，數量比較多。

5、按鈕：按鈕開關是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開關。按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。

6、轉換開關：轉換開關又稱組合開關，與刀開關的操作不同，它是左右旋轉的平面操作。轉換開關具有多觸點、多位置、體積小、性能穩定、操作方便、安裝靈活等優點，多用于機床電氣控制線路中電源的引入開關，起著隔離電源作用，還可作為直接控制小容量異步電動機不頻繁起動和停止的控制開關。

7、熔斷器：熔斷器是指當電流高過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。熔斷器是根據電流高過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開；運用這種原理制成的一種電流保護器。

8、電壓表：電壓表就是測量顯示電壓的儀器。

9、電流表：電流表是用來測量顯示交、直流電路中電流的。

10、電流互感器：電流互感器原理是依據變壓器原理制成的。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的電流流過，二次側繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次側回路都會是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來測量，二次側不可開路。
