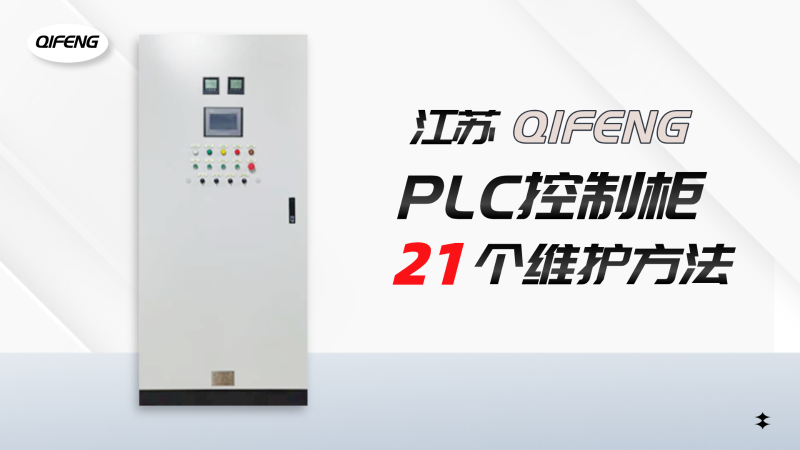

金陵奇峰PLC控制柜是指可編程控制柜，控制柜指成套的控制柜,可實現電機,開關的控制的電氣柜。金陵奇峰PLC控制柜具有過載、短路、缺相保護等保護功能。金陵奇峰是11年生產PLC控制柜廠家，為客戶提供PLC編程、調試、控制方案。配套案例1000多家獲得客戶一致好評。今天奇峰小編分享21個你要知道的PLC控制柜維護保養方法。

一、PLC控制柜需要維護的原因

1、為延長使用壽命；

2、穩定設備運行；

3、這也是5S一種體現。

二、不維護容易出現的問題

1、過臟的電柜會使設備短路，打弧，燒壞設備；

2、電柜風扇濾網堵塞，散熱不良會導致設備穩定性差；

3、設備在濕度過會短路；

4、一些大電流位置長時間局部過熱會燒壞設備。

三、準備工作

各種工具:螺絲刀、扳手、搖表、萬用表、鉗形電流表；吸塵器；熱風槍、記號筆、銼刀等。

備件:風扇過濾器、接觸器輔助觸頭、繼電器線圈、熱縮管、導電膏；

人員:需要需要電工，還需要程序員。因為如果程序員參與，維護軟件可以提前預防和消除很多軟故障。

四、注意事項

做好規劃，制定詳細步驟，循序漸進。不要相信一拍腦袋就有想法，而是先考慮各方面，一步一步做好規劃:

1.防護:拆卸設備前切斷電源，注意防護；

2.清潔電柜的時候注意不要把灰弄到到處都是；

3.移動的地方都要做好標記，注意觀察，比如有的線重新接過，有的線鼻重新壓過，設備重新投產后要注意觀察這些地方是否有問題。

五、數據備份

先備份程序是很需要，萬一有一天設備壞了，如果沒有程序，那就抓瞎了，有程序的話只要換個控制器，所以對于設備維修人員來說，這是需要的。

1.對于需要長期歸檔的數據，可以將歷史趨勢數據備份到移動硬盤，然后關閉基于W的數據indows操作系統，如w，inccintouch的HMI系統；然后斷開總電源；

2.對于一些無法通信的控制器，如軟啟動器，需要手動記錄內部參數，以備不測。

六、系統斷電

1、數據備份完成后，執行倒閘操作，斷電時先斷開以下保護開關；

2、然后斷開總開關(上電時先上控制柜上的總開關，再依次打開下面的保護開關)；

3、防護鎖，現場斷電后較好防護鎖定，防止意外送電。

七、外觀和環境檢查

溫度環境條件0~40℃；

相對濕度85%以下；

振幅小于0.5mm (10~55Hz)；

沒有大量灰塵、鹽和鐵屑；

24VDC出線電壓測量:是否在正常范圍內；

關閉電源后，測試系統隔緣，使用搖表測試設備隔緣。

八、PLC控制柜清掃

1、PLC控制柜設備斷電，PLC變頻器和其他帶有散熱孔的電子元件被很好地遮擋?？梢缘脑捯裀LC模塊拆下。

2、只能用吸塵器，不能用壓縮空氣吹，因為壓縮空氣會把灰塵吹進設備，壓縮空氣經常含水，進入設備會短路。

3、吸入后檢查接線是否松動。

九、電纜檢查

大電纜是否松動:如果松動，很容易燒壞。

大電纜接頭是否發黑:如果有，注意檢查鼻子是否沒有壓緊或接觸電流過大。

十、設備接地檢查

Profibus接地測量:檢查屏蔽層是否老化，屏蔽層是否老化，導致接地不良，容易造成Profibus站點丟失。

模擬信號接地測量： 原理同上。

檢查接地線是否有銹蝕，并處理銹蝕。

十一、接觸器檢查

大接觸器的安裝螺釘和進出線是否松動

大接觸器觸頭狀態:主觸頭是否有燒溶痕跡，檢查滅弧罩是否燒黑損壞

接觸器接線端狀態:是否燒黑

吸入時間，電壓測試： 檢查接觸器的吸合時間，以及進出線的通斷情況

接觸器吸合聲是否正常，無噪音，如何吸合后發出嗡嗡聲，拆卸檢查觸點。

十二、銅排檢查

檢查熱縮管是否損壞；

檢查銅排連接:如果銅的外觀變色，說明銅排可能過熱。如有需要，拆下銅排，平整對齊，涂上導電膏，擰緊。

十三、繼電器檢查

如在生產過程中出現電磁閥不吸合或連續開啟的情況，應按以下步驟進行檢查。

a.對應電磁閥繼電器的LED燈是否亮，亮起表示電磁閥帶電，不亮表示沒有帶電；

b.用萬用表測量繼電器的A1，A引腳是否有電。

若電磁閥在生產過程中動作異常，可進行以下操作：

一般來說，只會損壞一個觸點。如果繼電器有兩個觸點，一個損壞，可以考慮另一個。例如，現場接線為11-14觸點，如果損壞，可以換成21-24。這時，松開11腳和14腳上的線，換成21和24腳。

如果更換接觸后不容易，可以考慮更換線圈，不重要的電路上拆下不重要的繼電器線圈，更換。進入時注意不要插錯方向。

十四、更換過濾網

根據現場情況，每半年或每年更換一次濾網；

若濾網堵塞，將嚴重影響設備散熱。

十五、檢查變頻器和調節器的風扇

檢查變頻器和調節器風扇是否正常運行。

檢查通風口是否堵塞。如果風扇一打開就能吹出灰塵，說明需要清洗。

十六、設備發熱檢查

1、電柜溫度、大電纜以及銅牌溫度、電纜溫度如果有較好的成像儀，如果沒有，只能拿測溫槍。

2、定期檢查柜內溫度、大電纜溫度和現場電纜溫度，避免因灰塵聚集或其他原因損壞電纜和部件。

十七、鉗形電流表

1.一般情況下，一人操作，一人監控。測量時，手與帶電部分的防護距離應保持在10厘米以上。

2.測量前，先估計被測負載的電流和電壓，并根據此選擇測量范圍。如果無法估計，為了防止損壞鉗形表，應選擇較大量程開始測量，并根據讀數切換到低級。

3.測量過程中不允許更換量程檔位。由于二次側在測量過程中相當于短路狀態，在測量過程中切換檔位會導致二次瞬時開路，感應高電壓，可能導致鉗形電流表內部隔緣擊穿。

4.為減小誤差，測量時被測導線應盡量放置在鉗形表口的中間位置。測量時鉗形口要緊密結合，如有雜音可重新開閉一次，如仍然存在雜音應仔細檢查，如有污垢、雜物應消除后，再進行測量。

5.測量結束后，應將量程檔位開關置于較高檔位，以防止儀器因粗心大意而損壞。

6.鉗形表一般用于測量配電變壓器的低壓側或電機的電流，嚴禁在高壓線路上使用，以免擊穿隔緣觸電。

十八、軟件維護-PLC診斷緩沖區

1.設備硬件報警記錄和整理。

2.設備問題不一定會導致設備停機，但在P中，LC的診斷緩沖區都有記錄，檢查記錄對設備的維護具有重要意義。

3.及時了解有問題的網站，找出原因及時準備。

4.可能有人會說這個東西看不懂，沒關系，可以另存為txt把文件發給別人幫忙看看。

緩沖區報警的重點診斷：

A.一個網站丟了，一會兒又回來了，很危險，需要檢查。

危險的原因是通信可能受到干擾或D的干擾P總線接頭氧化甚至屏蔽層氧化導致接地不良?，F(xiàn)在有時候丟了，過一會兒又回來了。也許這個網站什么時候會完全丟失。

B.找不到模擬量，這個也需要注意。

可能的原因是模擬量可能受到干擾，但整體問題不大。

C.還有一個軟件問題。

類似上面的例子B，這種報警找不到DB塊中某一數據，究其原因，是軟件的指針出了問題，指的是不存在的地址。

比如DB80只有1000個byte你寫了一個指針搜索程序，指向DBB除了1000，報錯了，如果只是報錯了也沒關系，怕直接死循環就掛掉。

十九、軟件維護-HMI報警

檢查設備報警主要是一些頻繁的報警，消除這些報警的原因:

例如設備的某個水流開關經常報警，可以拆卸清洗；

例如，如果閥門的開關時間經常高過時間，可以檢查閥門是否過度磨損。

二十、PLC更換配電電池

1.拆裝前，p應該先lc通電高過16秒(這樣可以給存儲器備用電源中的電容充電，斷開后電容可以對P進行充電LC做短暫供電，以保護RAM信息不丟失)；

2.斷開PLC交流電源；

3.打開基本單元的電池蓋板；

4.取下舊電池，安裝新電池；

5.蓋上電池蓋板。

注意電池更換時間盡量短，一般不允許高過3分鐘。RAM程序將消失。

二十一、假期注意事項

1.節假日可關閉設備主電源，但保留照明電路和風扇電路電源；

2. 需要打開控制柜的通風風扇或空調；否則下雨天設備內部會回潮，造成短路。
