PLC控制柜適用于發電站、工廠、工地、污水處理廠以及高樓住宅區等環境。大部分人對PLC控制柜已有一個認識，對于PLC控制柜的電氣圖表示不太了解。那么要如何看懂PLC控制柜的電氣圖呢？江蘇奇峰電氣制造有限公司，是一家集研發、生產、銷售以及售后服務為一體的生產廠家。公司有屬于自己的生產車間和工程團隊。下面奇峰小編帶你一起了解如何看懂PLC控制柜的電氣圖。

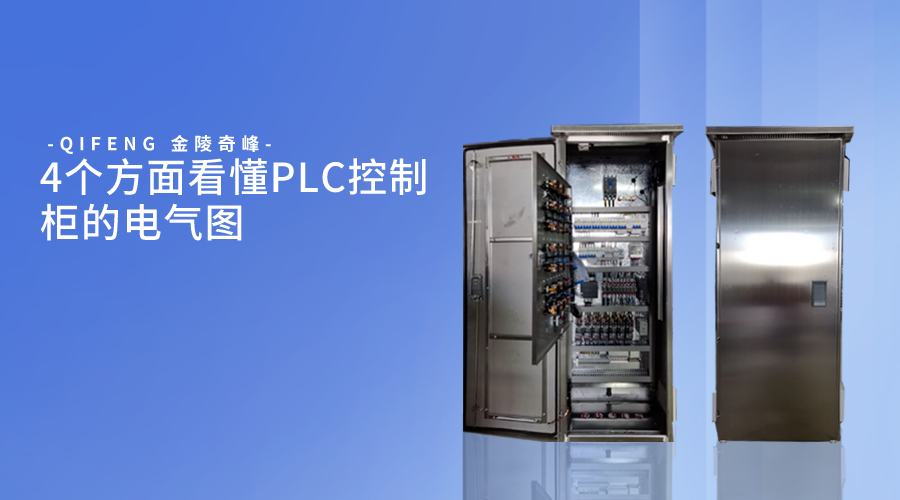

4個方面看懂PLC控制柜的電氣圖：

1.了解可編程序控制器的工作原理和程序。

可編程序控制器是可編程序控制器，程序控制器通過輸入信號執行程序，并控制輸出信號。因此，先要了解程序控制器的輸入輸出信號在電路中是如何通過各種電器元件相互作用的。

2. 標志物的區分。

電氣圖上會有很多標志性的元件和符號，如繼電器、接觸器、開關、LED指示燈、電源等。這些元件具有特定的形狀和符號，需要識別和理解每一個標志物，才能正確理解電路。

3.了解電路的布局。

PLC控制柜的電氣圖是一個復雜的電路系統，電氣元件按照一定的規則排列在控制柜內。需要對電路進行整體分析，了解各元件在控制柜中的位置和作用。

4.建立電路的連接。

電氣原理圖中的電路是按指定的標準連接的，所以要了解圖中的元件是如何連接的，注意電路的顏色、行寬、線型、箭頭等符號的含義。
