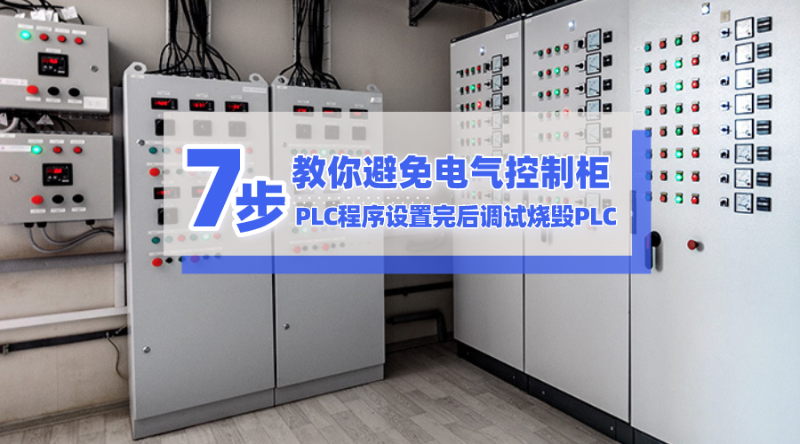

很多電氣新手在完成電氣控制柜和PLC程序的設計后，不知道如何開始調試?；蛘哂腥艘?yàn)檎{(diào)試方法不當燒毀PLC，那么設計好的電氣系統應該如何調試呢？今天奇峰小編帶你7步教你避免電氣控制柜和PLC程序設置完后調試燒毀PLC。

一、根據圖紙檢查電路(無動力傳輸)

通用可編程控制器系統的繪圖包括兩部分：內部繪圖和外部繪圖。機柜圖是指機柜內部的接線圖；柜外圖是出線電氣柜的接線圖。這部分需要檢查如下：

1.圖紙?jiān)O(shè)計是否合理，包括各部件的容量等。

2.檢查部件是否嚴格按照?qǐng)D紙連接。

在這個過程中，較需要注意的是檢查電源：

1.使得電路中沒有短路。

2.使得強電和弱電不混在一起。

由于PLC的電源為24v，一旦220V因接線錯誤接入PLC，很容易燒毀PLC或擴展模塊。

二、檢查PLC的外部電路，也叫“打點”電源確認后，送電，測試輸入輸出點，俗稱“打點”。測試IO點需要逐一測試，包括操作按鈕、急停按鈕、操作指示燈、氣缸及其限位開關等。具體方法是一人操作現場側按鈕，另一人監控PLC中的輸入輸出信號。對于大規模系統，應建立測試表，即測試要有標記。如果在施工過程中發現接線錯誤，需要立即處理。

這一步需要注意的是，需要備份程序，然后清空PLC中的程序或者禁用程序，避免測試導致設備的動作。

三、檢查機械結構，測試電機負載

1. 這一步需要檢查機械結構是否緊固等，電機負載是否得到了適當?shù)谋Ｗo(hù)，避免事故引發事故。檢查后，需要手動測試設備的運行情況，如正反轉電機，測試電路是否完好，是否帶電試運行，變頻器設置相應的參數，進行電機優化、靜態識別或動態識別等。
2. 這里需要注意的是，對于一些特別的載荷，比如垂直類上下移動的載荷，要由專門人員來進行，避免因控制不當而造成試驗事故。

四、調試手動模式/半自動模式及相關邏輯關系

1. IO點和負載端測試完畢后，下一步是手動模式調試。這里的手動模式也可以稱為半自動模式，不是直接用手按壓電磁閥或接觸器，而是指通過按鈕或HMI按鈕驅動設備，與自動狀態相對應。
2. 手動模式測試可以根據人的意愿分解自動模式，方便對程序進行測試。
3. 這個環節較重要的是測試防護功能，即設備運行時，急停、防護光柵等防護功能是否起到相應的作用。

五、根據生產流程調試自動模式

半自動調試完成后，可以進一步調試自動化工作。這個環節是較為重要的，需要根據生產過程對各種聯鎖進行測試，包括邏輯聯鎖、防護聯鎖等。并再測試幾個工作周期，以使得系統能夠連續、正確地工作。

六、不及物動詞特別過程的測試

除了邏輯控制，PLC系統還有很多擴展功能，比如PID控制。當這些邏輯調試基本完成后，我們就可以開始調試模擬和脈沖控制了。

較重要的是選擇合適的控制參數。一般來說，這個過程比較長。要有耐心，對參數做多種選擇，然后選擇較好的。有些可編程控制器，其PID參數可以通過自整定獲得。然而，這個自調整過程也需要相當長的時間來完成。

七、完成以上步驟

電氣控制柜整個調試基本完成。接下來是前期制作的步驟。預生產是生產前的工作測試。在這個階段，可以配合生產進行一些特別的測試，比如生產節奏是否滿足，防護功能是否帶負荷工作等等。一般連續生產需要時間后就可以完成。尤其是新手需要注意電源。多年前調試一個項目時，因?yàn)槭┕挝唤渝e(cuò)了大皮帶拉繩開關的220V觸點和24V觸點(皮帶拉繩開關是防護裝置，兩組觸點，一組220V斷開控制回路，另一組24V進入PLC)，一個數字量輸入模板被燒毀了，然后會被記很久。再次調試時，需要區分220V和24V，不會出現問題。
