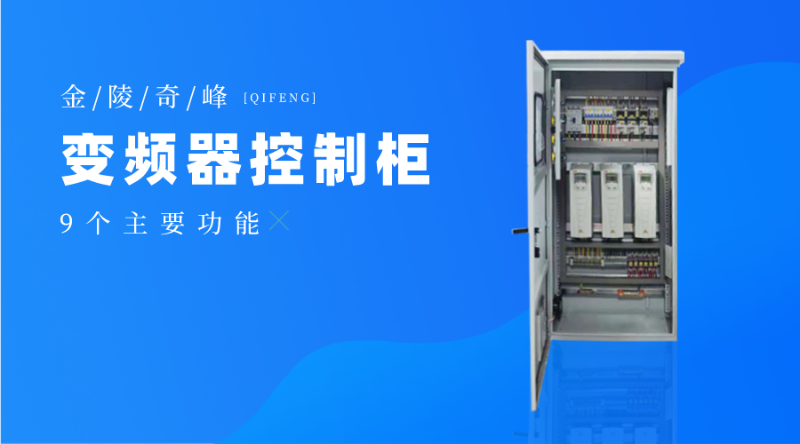

變頻器控制柜由內置變頻器加外圍控制、保護、，顯示器等電氣元件及柜體。它是交流驅動裝置，用于電機（如風扇、水泵等）的變頻調速控制。它主要通過控制頻率來調節電機的啟動、停止和塑點，具有良好的啟動性能，調速性能和節能效果。變頻調速（VFD）是利用變頻技術和微電子技術，通過改變電機的工作工頻來控制交流電機的功率控制設備。今天奇峰小編帶你了解變頻器控制柜的9個主要功能。

變頻器主要由整流器（AC-DC）、濾波器、逆變器（DC-AC）、制動單元、驅動單元、檢測單元、，變頻器通過關閉內部IGBT來調節輸出電源的電壓和頻率，并根據電機的實際需要提供所需的電源電壓，從而達到節能調速的目的。此外，變頻器具有過流、過壓、過載保護等多種保護功能，目前ABB、西門子、施耐德、富士、三菱、松下、達美、士林、匯川等廠家的變頻器在市場上廣泛流通。這些變頻器通常用于開發電氣控制柜。變頻器控制柜、可編程控制器（PLC）、可編程操作終端、電度表、冷卻風扇等可根據工作條件，安裝交流輸入電抗器、輸出電抗器、直流電抗器和EMI濾波器、制動單元、制動電阻、接觸器、中間繼電器和熱繼電器。

變頻器控制柜的9個主要功能：

1、電源切換和保護：變頻器控制柜配有低壓塑殼斷路器，與進線電源相連。除連接和斷開電路外，還可以保護電路和變頻器的短路和過載。維護時可切斷電源。

2、啟停控制功能：變頻器控制柜面板上設有變頻啟停按鈕，用于變頻裝置的運行控制，便于現場操作。

3、頻率（速度）調節頻率調節電位器設置在變頻器控制柜面板上，可以方便地手動調節變頻器的輸出頻率，控制電機轉速。

4、表頭顯示變頻器控制柜面板上裝有電壓表、電流表、頻率表和各種指示燈，如電源指示、報警指示、運行指示、工頻指示等，以實現對輸出頻率和各種工況的輸入電壓、輸出電流監測備用工頻切換用戶可選擇帶備用工頻切換的變頻器控制柜。

5、當變頻器發生故障時，可通過自動控制電路。

6、將電機切換至工頻電源。變頻器控制柜面板上可根據系統工況設置多種控制功能，如正轉、反轉、電機提速、電機減速、點動正轉、點動反轉、手動/自動、急停、變頻/工頻、PLC控制、觸摸屏等。

7、添加外圍設備。

8、根據工況要求，變頻器控制柜內可安裝交流輸入電抗器、輸出電抗器、直流電抗器和EMI濾波器、制動單元、制動電阻、接觸器、中間繼電器、熱繼電器、可編程控制器（PLC）、可編程操作終端、電能表、冷卻風扇等。防護保護在變頻器控制柜內安裝變頻器，可以減少環境污染，降低觸電風險，起到更好的保護作用。

9、變頻器應安裝在與其他低壓控制柜尺寸、顏色相同的變頻器控制柜內，并保持配電設施和控制裝置的協調、整潔和美觀。
