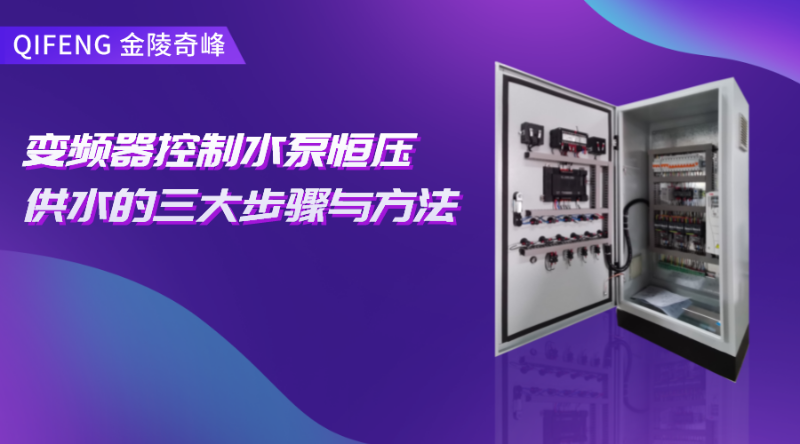

變頻器實現的閉環控制可以保證泵站出口壓力基本恒定。為了節省投資，一般只配備一臺變頻器，一臺電機由變頻器驅動，其他電機仍由工頻電源驅動。在多泵并聯恒壓供水系統中，只要一個較大的泵是變頻調速泵，其余的泵是工頻恒速泵.多泵并聯恒壓變流量供水可實現。由于變頻器的價格基本上與其功率成正比，更經濟的方案是每臺并聯泵電機的輸出功率相同。今天奇峰小編帶你了解變頻器控制水泵恒壓供水的三大步驟與方法。

1.內置變頻器PI控制器

現代變頻器內部通常有一個PI控制器或PID控制器。對于恒壓供水等閉環控制系統，可將反饋信號（如壓力信號）連接到變頻器的反饋信號輸入端，用變頻器內部控制器實現閉環控制，減少壓力偏差，保持水壓恒定。

PLC主要根據管道出口壓力控制工頻電源供電的泵臺數量，通過開關量輸出信號，為變頻器提供啟停命令，粗調泵站總供水量。

壓力變送器將泵站出口管道的水壓轉換為標準范圍的電壓或電流，這些反饋直接送到變頻器的模擬輸入端。該方案的控制與變頻器相結合，具有硬件成本低、使用方便、工程編程量少的優點。MPa壓力轉換為4120mA直流電流，閉環控制水壓。

變頻器始終跟蹤管網壓力始終跟蹤管網壓力與壓力定位之間的偏差變化PID操作，調整變頻器的輸出頻率，改變變頻器驅動的泵的速度。變頻器的輸出頻率越高，泵站的出口壓力就越高。選擇更好的輸出頻率不僅可以保證供水壓力，還可以防止壓力過高，節省大量。

為了實現工頻泵的自動投資和切除，需要給予PLC提供管道壓力信號或變頻器的頻率信號?？墒褂秒娊狱c壓力表PLC電接點壓力表便宜，工作可靠，提供壓力過高、壓力過低的接觸信號。

現代變頻器都有可編程的輸出觸點，比如可編程觸點，使其在變頻器中的頻率大于設定值(例如50Hz)當它關閉時，這個信號相當于電接點壓力表的高壓信號，可以給它PLC，用于控制工頻自動輸入泵。

當水流減少，變頻泵轉速降低到水泵不出水的臨界值時，變頻器的另一個可編程輸出觸點關閉，相當于電接點壓力表壓力過低的信號PLC，控制工頻運行的泵自動退出。

2、用PLC實現恒壓自動控制

如果用PLC閉環控制器 ，模擬量輸人模塊需要配置(A/D轉換器)需要模擬量輸出模塊才能輸出壓力信號(D/A轉換器)為變頻器提供頻率給定信號，增加硬件投資。其優點是模擬量閉環控制與開關量邏輯控制相結合，PLC壓力反饋信號可用于工頻泵的投資和切除，也可用于監控和報警。

3.水泵的投資和切除

多泵并聯供水泵電機主接線，PLC可選擇任何電機作為變頻運行，其他電機由工頻驅動。根據當前供水量和泵站出口的水壓，控制工頻運行的水泵數量，粗調供水量和水壓，用變頻電機細調。假設每個泵的電機容量相同.當水流小于泵流時，變頻泵自動調速供水。隨著水流量的增加，由于閉環控制，變頻泵的速度自動增加，以保持恒壓；如果變頻泵的速度上升到工作頻率，管道出口壓力仍未達到設定值，則啟動工作頻率泵，直到出口壓力達到設定值。

當用水量減少時，變頻泵的頻率將自動減小，降到某一設定值時，如果管道壓力仍高于設定值，則切除一臺工頻泵，切除后如果管道壓力仍然過高，再切除一臺工頻泵，以此類推，直到管道壓力等于設定值。
