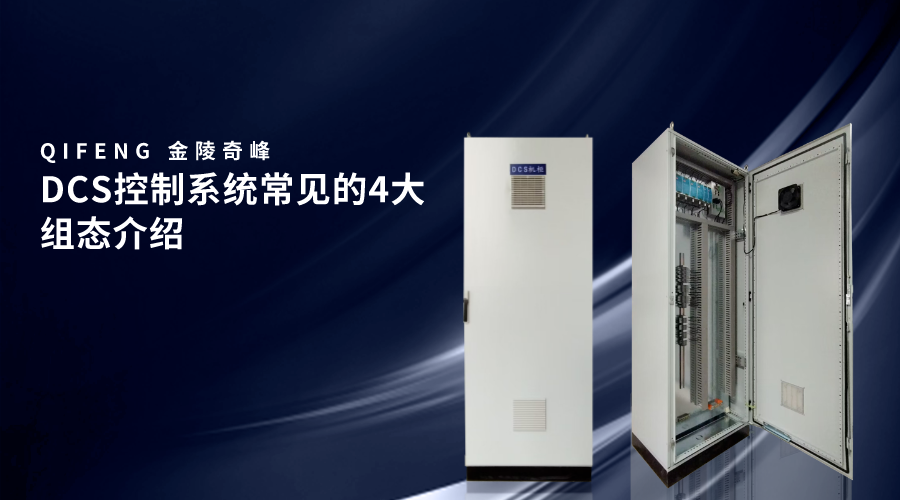

DCS控制系統也叫做集散型控制柜系統。它是一個集計算機、顯示、控制以及通訊的控制系統?？蛇m用于發電站、工程、工地、消防站以及高層建筑小區等場所。不同場所使用，對于DCS控制系統的功能也有所不同。江蘇奇峰電氣制造有限公司，是一家專注DCS控制系統的生產廠家。下面奇峰小編帶你一起了解DCS控制系統的4大組態。

DCS控制系統常見的4大組態介紹：

1. 新建筑。

打開工程組態軟件，不同品牌的組態軟件略有不同，在菜單欄中找到新項目，然后為新項目命名，設置用戶名和密碼，此時整個生產項目的項目就建立了，而然后對DCS進行硬件配置、邏輯配置、圖形配置等。所涉及的都在項目目錄下完成。

2. 添加操作站。

這里的操作站是指工程師站、歷史站和操作員站。同一臺電腦可以有三種功能，也可以有兩種功能。根據前期準備工作確定工程師站、歷史站、操作員站的數量，并增加。DCS系統中配置了多少臺計算機，增加了多少臺操作站。然后定義每臺計算機的角色，設置臺數、級別（工程師站還是操作員站）、IP地址設置（A、B網絡冗余）、是否有歷史站、報表打印站等。

現場電腦主機逐一組裝并通電，同時安裝DCS系統軟件（軟件在出廠時已按要求安裝）。根據軟件操作站的配置，選擇單個操作站的級別和功能進行安裝?；蛩缪莸慕巧O(shè)置完成后的計算機IP地址。這樣，軟件中配置的操作站的功能和地址與現實中配置的操作站的硬件設備功能和地址相對應。

3. 添加控制站。

確認現場控制站的數量，并根據系統以前的統計分布和卡的數量進行添加。每個控制站應檢查其序列號和IP地址。完成后，進入控制站，根據需要添加不同類型的卡。

4. 底部。

下載和發布是指邏輯和圖形。DCS系統修改邏輯部分為在線修改。這樣，就沒有下載了。修改完成后可以保存。需要說明的是，在線修改是在某個控制器中進行的。修改完成后，需要將其復制到從控制器。邏輯下載是將工程師修改后的離線邏輯下載到控制器中，并轉換成在線邏輯。

圖形下載是將工程師站修改保存的離線圖形下載到相應的操作員站。操作員站讀取本地項目文件目錄下的圖形文件，下載是將工程師站文件目錄下的圖形文件，可以理解為“底圖”復制到操作員站項目文件目錄下，替換掉舊的圖形文件。
