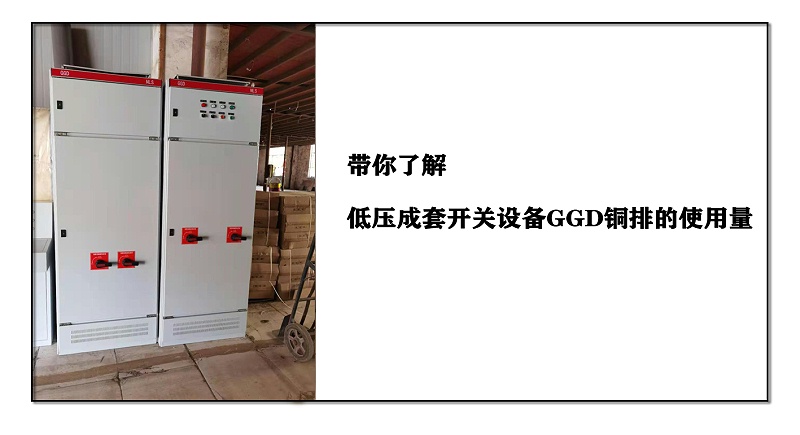

低壓柜GGD做為成套設備開關柜中運用更為廣范的柜型之一，可許多新手入門的朋友們并不是很掌握GGD電源開關構造，今日帶大家了解低壓成套開關設備GGD銅排的使用量。

 GGD低壓基本有進線柜，聯絡柜，出線柜，電容補償柜（無功功率補償控制箱）。

 1：先是進線柜（以三級電源開關為例子），進線柜有柜頂進線，柜側進線，柜底進線之分（一般全是電流量電纜線進線），柜頂進線一般需要ABCN四相母排出來頂200mm上下，無進線刀閘的進線柜ABC三相單排出來柜頂在1.5C一條上下，有進線刀閘的也類似，由于加了進線刀閘進線隔離開關需要向下邊移。

零排N則需要從柜底伸入柜頂出來，再加上正中間需要鈑金折彎固定不動，一般在2.5C上下。隔離開關下方需要流回到母線排，流回排ABC三相每根在1.5C上下（有刀閘的2.2M），再加上隔離開關下方鋼筋搭接排均值1M上下，柜側進線得話隔離開關上方0.8米就可以了，零排2米就夠。

下進線得話上方ABC三相0.8米，下方0.7米，零排母線排上布線。假如單雙排得話立即二倍。

計算下來一臺沒有進線刀閘的進線柜里進線的GGD要用ABC三相（1.5 1.5 1）*3=12米 零排N需要2.5米；

帶進線刀閘ABC三相要用（1.5 2.2 1）*3=14.一米 零排2.5米，側進線沒有刀閘ABC三相（0.8 1.5 1）*3=9.9米 零排N需要2米，側進帶進線刀閘的（0.8 2.2 1）*3=12米 零排2米。下進線（0.8 0.7）*3=4.5米。

側進線在許多情況下需要ABCN四項側出柜門0.2米，一共3米上下，為便捷顧客聯接變電器。進線柜的銅排花費一般都占成本費的50%之上，設計方案，安裝，銅排制做一切一步都立即決策銅排的消耗量，因此 我們?cè)趦r(jià)格全過程中，一定要依據工程圖紙規定價格，工程圖紙不確立的要立即和顧客及企業內部技術性溝通交流。多報會遺失一個顧客，報少則對企業導致多余的損害。

2：GGD聯絡柜和進線的的銅排使用量相差無異，能夠一樣的報。

3：GGD出線柜基礎都一樣，僅僅小組出線控制回路有多有少。

一般刀閘上方到母線排ABC三求和起來1.5米，刀閘下方1.2米，再加上小組出線電源開關集流橫向2米（一米寬的2.5米，1.2米寬的3米算），假如大劍得話刀閘上下方二倍，橫向不會改變。出線柜空氣開關上方支系排0.9米一個算，尺寸依據空開型號挑選。出線柜陣式1.5 1.2 2=4.7米空氣開關上方支系排0.9米*回套路出線柜陣式3 2.4 2=7.4米 。

4：GGD電容補償柜刀閘上方1.5米，下方1.2米，集流橫向2米即：電容補償柜1.5 1.2 2=4.7米。
