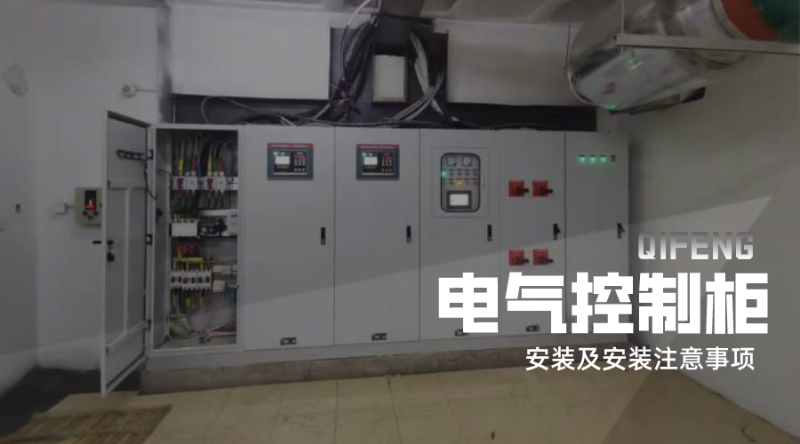

江蘇奇峰電氣制造有限公司位于江蘇省南京市江寧區，是南京江寧做電氣控制柜廠家。公司成立于2010年7月，占地面積1800平方，是集研發、設計、定制、生產及銷售于一體企業。從事電氣控制柜生產12年來，配套客戶1000多家均獲客戶一致好評。今天奇峰小編帶你了解電氣控制柜的安裝及安裝注意事項。

電氣控制柜的安裝：

1、安裝：不同類型和型號的電氣元件有不同的安裝形式。一般來說，在選擇電氣元件時，應盡可能考慮相同的安裝形式。雖然各種電氣元件的安裝形式不同，但應根據產品說明書和電氣接線圖進行固定，以使得防護、可靠、排列有序。此外，元件之間的距離應適當，既要節省板面，又要便于接線和維護。電氣部件的安裝可按照以下步驟進行。

2、底板材料選擇：底板可以是2 5-5mm厚的鋼板或5mm厚的層壓板等

3、定位：根據電氣元件的數量和尺寸、允許的安裝位置和安裝圖紙確定板的尺寸。切割時用剪板機切割鋼板，四角為900直角，四邊去毛刺倒角；切割底板應平整，無翹曲或不平。地方根據電氣產品手冊中的安裝尺寸或?qū)㈦姎獠考胖迷诖_定的位置；用劃線器確定安裝孔的位置，然后用樣品沖孔以固定鉆孔中心。元件的布置應減少導線彎曲，便于導線敷設，提高工作效率。如果使用導軌安裝電氣部件，則需要確定導軌固定孔的中心點。線槽配線還應確定線槽安裝孔的位置；

4、鉆孔：在確定電氣部件等的安裝位置后使用手電鉆；鉆孔時，選擇合適的鉆頭；鉆頭直徑略大于固定螺栓的直徑，先將鉆頭對準中心樣品打孔，進行試鉆；試鉆淺坑應保持在中心位置，否則應進行校正。

5、固定：用固定螺栓將電氣元件按確定的位置逐一固定在底板上。緊固螺栓時，應在螺栓上加平墊圈和彈簧墊圈，不得用力過大，以免斷裂和損壞電氣元件的塑料底座。對于安裝在導軌上的電氣元件，需要按要求將電氣元件進入導軌。

安裝按鈕時，注意其相對位置和顏色：

①相應的“啟動”和“停止”按鈕應相鄰安裝。停止按鈕需要位于開始按鈕的下方或左側。當兩個“啟動”按鈕控制相反方向時，可在中間安裝“停止”按鈕。

② “停止”按鈕和緊急停止按鈕需要為紅色。按下紅色按鈕時，設備需要停止或斷電。開始按鈕的顏色為綠色?！皢印焙汀巴Ｖ埂苯惶鎰幼鞯陌粹o應為黑色、白色或灰色，不得使用紅色和綠色；點動按鈕需要是黑色的。復位按鈕；如保護繼電器的復位按鈕；它應該是藍色的。當復位按鈕具有“停止”功能時，需要為紅色。

③ 在自動和手動操作中，紅色蘑菇頭按鈕用作緊急停止。其他顏色的蘑菇頭按鈕可用于“雙手操作”的“循環啟動”按鈕或配備機械保護裝置的“循環啟動”按鈕。在上述情況下，按鈕不應為紅色，而應為黑色或灰色; 根據接線圖，根據接線圖進行施工是電氣控制柜安裝的基本要求之一。接線時，電氣元件的連接應嚴格按照接線圖的要求，并結合原理圖的編號和接線要求。原則上，連接順序應先連接主電路，再連接輔助電路；先在柜內，然后在柜外；接線方式：電線連接牢固，無松動。在任何情況下，連接裝置都需要適應所連接導體的橫截面積和材料特性。通常，只有一根導線連接到一個端子。當某些端子不適合連接軟線時，可在電線端部使用針形、叉形和其他冷壓連接器。如果使用特殊設計的端子，可以連接兩根或兩根以上的導線，但導線的連接方式需要多種方法，技術成熟。如夾緊、壓接、焊接、纏繞等。這些連接工藝應嚴格按照工藝要求進行。除焊接方法外，電線應采用冷壓凸耳。如果電氣設備在正常運行過程中受到較大振動，則不允許使用焊接接頭；

導線標記：

①導線的顏色標記。保護導體；PE需要黃色和綠色；電源電路中性線；N和中間線；M需要淺藍色；交流或直流電源電路應為黑色；交流控制電路為紅色；直流控制電路為藍色；如果用于控制電路聯鎖的導線與外部控制電路連接，且電源開關斷開且仍帶電，則應為橙色或黃色；連接到保護導體的電路為白色。

②導線的線號標記。線號標記應與原理圖和接線圖一致。每根連接線的線頭應套上標有線號的套管，位置應靠近端子。

線號的編制方法如下：

控制柜（箱或板）的內部接線方法：

一般可以從前面修改接線的方法，如前槽接線或板前的明線接線，板后少接線。采用線槽接線時，線槽接線不得高過安裝和維護體積的70%。線槽外配線，安裝在活動門上的電氣配線需采用互聯端子板或連接器，并牢固固定在機架、控制箱或門上。當高過10根電線從外部控制和信號電路進入控制箱時，需要連接到端子板或連接裝置上進行過渡，但電源電路和測量電路的導線可以直接連接到電器的端子上。

控制箱（板）的外部接線方法：

除適當保護的電纜外，接線都需要安裝在導體通道中，使導體具有適當?shù)臋C械保護，防止液體、鐵屑和灰塵侵入。導線通道應留有余量，以便將來添加導線。導線槽應固定可靠，遠離設備不得有銳邊和活動件。導線采用鋼管，壁厚不小于1mm。如果使用其他材料，壁厚應具有相當于壁厚1mm的鋼管的強度。

布線的一般步驟：

① 先考慮組件之間連接導線的方向和路徑。應注意的是，導線不得相互交叉或重疊，同一方向的導線應緊挨在一起，并靠近底板布置。

② 選擇合適的導線，根據導線的走向和路徑測量連接點之間的長度，截取合適長度的導線，并拉直導線。

③ 根據導線的方向和路徑，用尖嘴鉗將每個角彎曲成插座。角度，并與相應的邊緣保持平行。沿基板布置的導線應靠近基板。

④ 用電工刀或剝線器剝?nèi)啥烁艟墝?，并套上與示意圖對應的號碼套。用尖嘴鉗將隔緣線端彎成羊角狀（如果使用多芯軟線，壓接端需要用冷壓接鉗壓接），然后將其放入接線端子上的壓緊螺釘中并擰緊。

⑤ 電線連接好后，進行整理。導線應水平和垂直，且導線應相互平行。如有需要，應使用線夾將同一方向的導線固定在一起。

電氣控制柜安裝注意事項：

1、控制柜內外電氣元件和電線的編號應與電氣原理圖上的編號完全一致，因為電氣電路的安裝和維護應按照原理圖。

2、進行安裝接線時，為了防止錯誤，主電路和輔助電路應分開接線；控制電路應在子回路之間接地。可以安裝零件并檢查零件，以避免出現重大錯誤。

3、接線時，注意各回路導線的規格和顏色，不要出錯。

4、如果采用導管布線，當導線穿過導管。

5、應預留一條或兩條備用導線。安裝時不應漏接地線。
