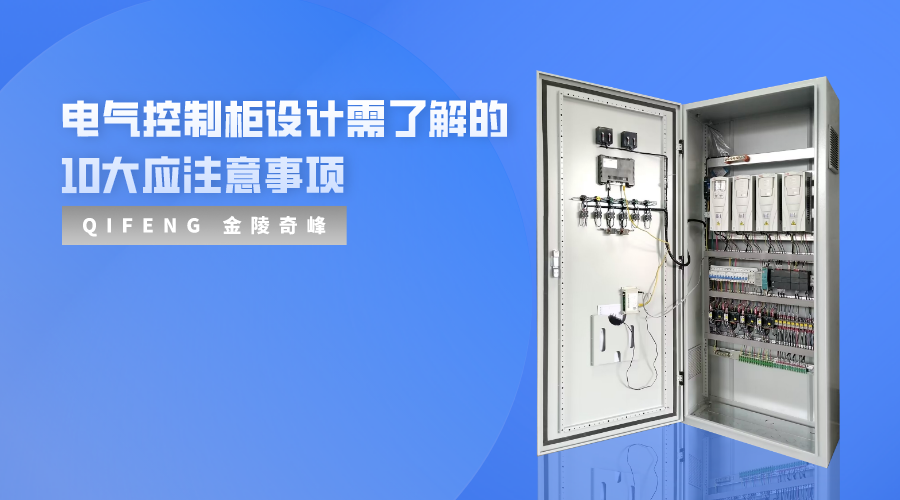

眾所周知，電氣控制柜就是配電柜。它的功能是通過配電控制將電能分配到各個負載部分，并在電路短路、過載和漏電時進行斷電保護。電氣柜適用于化工、生態環境保護、電力系統、冶金系統、工業、核電、消防保護監控、交通運輸?shù)刃袠I(yè)。江蘇奇峰電氣制造有限公司，是一家專注電氣控制柜的生產廠家。下面跟隨奇峰小編一起來了解電氣控制柜設計時需要了解的注意事項吧！

電氣控制柜設計需了解的10大應注意事項：

1. 電氣控制柜的金屬外殼需要與地線連接，以防止事故發生，確保操作人員的防護。

2. 組裝電氣控制柜時，電源應從柜的上部引入，下部作為負載引出端。該工藝的優點是便于停送電，便于維修等。

3. 電氣控制柜設計時，控制電路的工作電壓應盡量選用AC36V及以下的保護電壓。所需的電壓可以通過增加一個控制變壓器，避免漏電和觸電事故的危害。

4. 控制柜與電子設備的接線，應采用帶屏蔽層的電纜，以防止各種干擾引起的故障。

5. 控制柜內如有變頻器、軟起動器等工業控制設置，安裝時應考慮散熱問題。

6. 控制柜面板上的按鈕、指示燈、各種儀表和其他裝置應標有文字/符號，以便于操作和維修。

7. 在條件允許的情況下，應將控制柜的原理圖/說明書貼在控制柜前門內側，以方便其他人或今后的維修操作。

8. 敷設控制柜電纜時，高低壓/主線和控制回路操作線應分開敷設，以便于后期維護，并實現高低壓電氣隔離。

9. 控制柜內的各種電纜，控制線路，應配備相應的數字套管，明顯標識。

10. 電氣控制柜的設計和組裝需要簡單明了，布線整齊。
