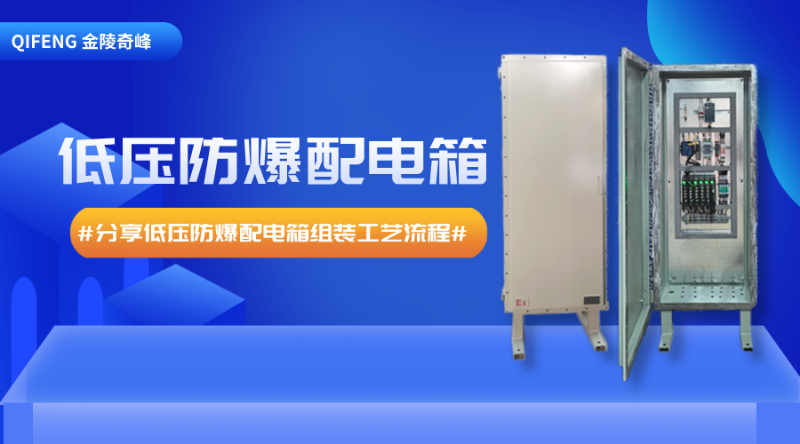

防爆配電箱屬于配電系統中的終端配電設備，對危險環境下的用電具有調節和維護作用。江蘇奇峰電氣制造有限公司專注生產防爆控制柜廠家，金陵奇峰防爆配電箱外殼采用冷軋鋼板,表面經高速拋丸后靜電噴塑。密封圈式電纜可拆卸組合面有密封墊、環、圈、帽。推出新型設計方案，結構合理、通用性強、使用壽命高?？砂纯蛻粢蠖ㄖ?。今天奇峰小編帶你了解分享低壓防爆配電箱組裝工藝流程。

低壓防爆配電箱組裝工藝流程：

安裝前，控制室內環境應滿足需要條件。室內裝飾工程全部完成，房間干凈防護

1、低壓防爆配電箱組裝固定：

① 防爆配電箱運至現場后，機構應開箱檢查有無變形、掉漆、儀表板部件是否齊全、備品備件及使用說明書是否損壞，并做好開箱記錄

② 根據施工圖布置，配電箱應按順序放置在槽鋼上。成排的盒子就位后，先將兩邊的盒子對齊，然后在盒子下面高度三分之二以上的地方畫一條小線，以盒子表面為準，逐一對齊。找正時，應使用0.5mm墊圈進行調整，每個墊圈較多不得超過三個

③ 找正到位后，按箱體固定螺孔規格進行固定。殼體與箱體、殼體與側隔板采用熱浸鍍鋅螺釘連接。高低壓開關箱應與預埋角鋼焊接牢固。電纜室外露部分滿鋪不銹鋼網紋板，箱體前后采用1200mm×10mm（寬×厚）隔緣層滿鋪

④ 配電線路箱相鄰兩箱頂部的水平度誤差不應超過2mm，所有箱頂部的水平度誤差不應超過5mm，相鄰兩箱邊緣的水平度不應超過1mm，所有箱表面的水平度不應超過5mm，箱體的間接接頭不應超過2mm

⑤ 機器和設備準確定位后，內部結構標準件應再次擰緊和檢查，尤其是在電導體的連接端。箱內接線完成后，用吸塵器清理箱內污垢，保持設施內外清潔，準確確定機器設備位號和控制回路號

配電箱組裝完成后，將電纜橋架組裝在箱體頂部。配電箱進出線電纜的穿孔部分應由供應商按照規范進行預埋。電纜敷設成功后應閉合。箱內的電纜橋架和接地裝置應采用專用的導線連接器防護可靠地接地。電纜橋架與防爆配電箱的連接應采用橡膠墊連接，以維護輸電線路和電纜。

2、低壓防爆配電箱二次回路接線：

生產前應對配電箱進行箱內二次回路接線及相關檢驗試驗。配電箱電氣設備到達現場后，應在招標方現場技術工程師和監理的監督指導下，立即安排工程驗收。相關工藝文件齊全，配電箱外包裝、密封良好，各部件齊全完好，接線可靠。配電箱組裝穩定后，應對配電箱二次接線控制回路的隔緣層逐一進行測試。試驗采用500V隔緣試驗儀器，試驗結論應大于1mΩ。所有二次回路控制導線或電纜應由多芯軟銅線制成。焊接后，應使用專用壓接鉗鉚接規格型號合適的接線端子。焊接過程中應使用中性助焊劑。

3、低壓防爆配電箱工作交接試驗：配電箱。

4、交接試驗見后文調節合閘部分。低壓防爆配電箱的其他規定：

① 零件柜配電箱的組裝還應符合以下規定：

a.抽屜柜的推拉門應靈活輕便，無卡阻和沖擊；

B.動觸頭軸線與靜觸頭軸線一致，且斷路器緊密接觸；

C.抽屜柜的機械設備聯鎖或電氣設備聯鎖應正確可靠地運行，以使得只有在隔離開關拉入后才能分離隔離觸點。

D.抽屜柜與外殼之間的接地裝置觸點緊密接觸；推入抽屜柜時，抽屜的接地觸點比主觸點先接觸，拉出時程序流程顛倒。

② 配電箱二次回路隔緣試驗前，應仔細核對設計圖紙，箱內易損件應提前拆除；

③ 配電箱安裝使用過程中，使得漆膜完整無破損，箱內照明燈齊全；

④ 變電站機房內的機器和設備外殼應配備良好的接地裝置；

一般防爆配電箱的接線實際上是由專門的焊工老師操作的，因為他們有專門的防護措施、機械和設備等。因此，非特別情況下，還是不要自行修理或組裝配電箱，需要小心。尤其是在裝配配電箱接線時，不要忘記關閉總開關，因為防護是主要的。
