管道泵是單吸單級離心泵的一種，歸屬于立柱式構造，以其進出口在同一平行線上，且進出口規格同樣，仿似一道管路，又可安裝在管路的一切部位故起名叫管道泵(別名增壓水泵)。下邊就要小點我達和大家一起來對管道泵普遍振動根本原因。

基本及泵支撐架：

驅動器設備架與基本中間選用的固定不動方式接觸不良現象，基本和電動機系統軟件中間的消化吸收、傳送、防護振動能力較差，造成 基本和電動機系統軟件的振動都超標準。

基本地腳螺絲松脫，造成 管束彎曲剛度減少，促使管道泵的振動加重。

聯軸器：

1. 聯軸器聯接地腳螺栓的軸向間隔欠佳，對稱被毀壞。
2. 聯軸器延長節軸力，可能造成軸力力。
3. 聯軸器球面度偏差。
4. 聯軸器靜平衡或轉子動平衡欠佳。
5. 延展性銷和聯軸器的相互配合過緊，使延展性銷喪失延展性調整作用導致聯軸器不可以非常好地對中。
6. 聯軸器與軸中間的相互配合空隙很大。
7. 聯軸器橡膠圈的機械設備損壞造成 聯軸器橡膠圈相互配合特性降低。
8. 聯軸器上應用的傳動系統地腳螺栓品質互相不一。

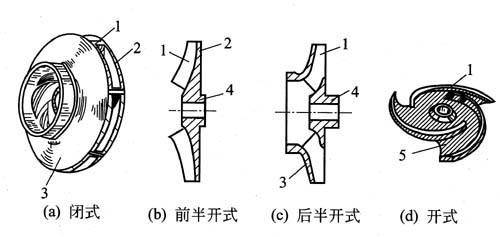

由葉輪造成的振動包含：

葉輪品質軸力。葉輪生產制造全過程中質量管理不太好，例如，鍛造品質、加工精度不過關；或是運輸?shù)囊簯B(tài)含有腐蝕，葉輪流道遭受沖洗浸蝕，造成 葉輪造成軸力。

葉輪的葉片數、出口角、包邊、咽喉隔舌與葉輪出口邊的軸向間距是不是適合等。

應用中葉輪口環與泵殼口環中間、級間軸套與擋板軸套中間，由開始的碰摩，慢慢變?yōu)闄C(jī)械設備磨擦損壞，這種可能加重泵的振動。

轉動軸以及輔助件：

1. 軸較長的泵，易產生軸彎曲剛度不夠，撓度值很大，軸系平行度差的狀況，導致動件（轉動軸）與靜件（滾動軸承或口環）中間碰摩，產生振動。
2. 泵軸過長，受蓄水池中流動性水沖擊性的危害很大，使泵水中一部分的振動增加。
3. 軸端均衡盤空隙過大，或是徑向的工作中竄角動量調節不善，會導致軸低頻晃動，造成 活塞銷振動。
4. 轉動軸的軸力，會造成 軸的彎折振動。
5. 滾動軸承及潤化
6. 滾動軸承的彎曲剛度太低，會導致臨界值轉速比減少，造成振動。
7. 導滾動軸承特性欠佳造成 耐磨性能差，固定不動不太好，活塞銷空隙過大，也非常容易導致振動。
8. 推力球軸承和別的的滾柱軸承的損壞，則會使軸的豎向晃動振動及其彎折振動另外加重。
9. 潤滑脂型號選擇不善、霉變、殘渣成分超標準及潤化管路受阻而造成 的潤化常見故障，都是會導致滾動軸承工作狀況惡變，引起振動。

管路以及安裝固定不動：

1. 泵的出口管道支架彎曲剛度不足，形變很大，導致管路舒張壓在泵殼上，促使泵殼和電動機的對中性化毀壞。
2. 管路在安裝全過程中對著干很大，進出口管道與泵聯接時熱應力大；進、出口管道松脫，管束彎曲剛度降低到無效。
3. 出口流道一部分所有破裂，殘片卡進葉輪；管道不暢，如排水口有氣襄。出水出水閘閥掉板，或沒有打開。
4. 進水管有進氣口，勢流不均勻，工作壓力起伏。
5. 泵型號選擇和變工作狀況運作
6. 泵的具體的運作工作狀況兩者之間設計方案的額定值工作狀況不符合。泵在在變工作狀況下運作，因為葉輪中造成軸向力的作用，振動增加。
7. 機器設備運作中，單泵型號選擇不善，或者二種型號規格不配對的泵串聯，都是會導致泵的振動。

管道泵的減震對策：

機械系統設計方案層面常見問題

1）軸的設計方案

提升轉動軸支撐點滾動軸承的數量，減少支撐點間隔，在適度范疇內減少軸長，適度增加軸的直徑，提升軸的彎曲剛度。

2）滾動軸承的挑選

選用不必潤化的滾動軸承，在液態烴等耐腐蝕泵中，滾動軸承原材料應選用具備優良自潤滑軸承特性的原材料，例如聚四氟乙烯。3）應用地應力釋放出來系統軟件

針對運輸水的泵，設計方案時，應以由泵殼形變而造成的聯接件中間的構造地應力得到釋放出來，例如在泵殼地腳螺絲上邊提升地腳螺栓套，防止泵殼立即和彎曲剛度非常大的基本觸碰。
