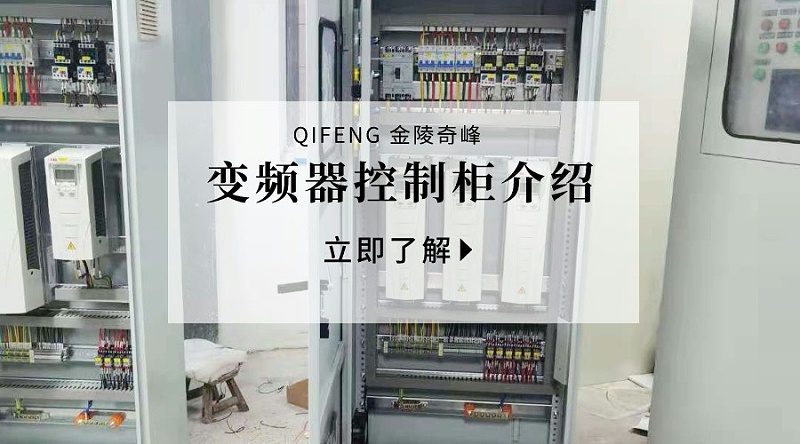

變頻器控制柜（變頻器電氣控制柜）是各種元器件交流輸入電抗器和輸出電抗器可根據工況需要安裝在變頻器柜內，直流電抗器和EMI濾波器、制動裝置、制動電阻、接觸器、中間繼電器、熱繼電器、可編程控制器（PLC）、可編程操作終端、電能表、冷卻風扇等，根據系統工況，適用于恒壓供水變頻控制柜（1控1、1控2、1控3等）、自動扶梯變頻控制柜、空調循環水泵變頻柜、，風機變頻節能柜、空壓機恒壓供氣系統（變頻器節能軟啟動控制系統）。今天奇峰小編帶你介紹什么是變頻器控制柜？

變頻器控制柜設備功能：

變頻器控制柜（變頻器電控柜電控柜）可廣泛應用于冶金、化工等行業的泵、風機、空壓機、軋鋼機、注塑機、帶式輸送機等各種中壓電機設備，石油、供水、采礦、建筑材料、汽車工業。變頻柜采用封閉式柜體結構，防護等級一般為IP20、IP21、IP30等，采用型材骨架，表面噴塑，易于并聯安裝。上端可配備總線。變頻面板可引至柜外直接操作?？筛鶕?jù)需要設置本地和遠程控制或PCPLC通信控制，具有直觀的顯示功能。變頻器是變頻柜的專用配套產品。其變頻調速功能和主要技術參數取決于內置變頻器的規格型號和外圍設備的配置。變頻器可根據不同行業和礦山的一般要求定制。更定型的有：恒壓供水變頻柜（1控1、1控2、1控3等）、扶梯變頻控制柜、空調循環水泵變頻柜、風機變頻節能柜。

變頻器控制柜應用場所：

變頻器控制柜（變頻器電控柜電控柜）可廣泛應用于各種中壓電機設備中，如泵、風機、壓縮機、軋機、注塑機、冶金、化工、石油、供水等行業的帶式輸送機，礦山、建材、電機行業。

變頻器控制柜設備組成：

變頻器控制柜（變頻器電控柜電控柜）由內置變頻器加外圍控制、保護、顯示等電氣元件及柜體組成。三相交流電動機（含風機、泵）變頻調速控制的交流牽引裝置和節能裝置。

變頻器控制柜設備結構：

變頻器控制柜（變頻器電控柜電控柜）采用封閉式柜體結構，防護等級一般為IP20、IP21、IP30等，采用型材骨架，表面噴塑，易于并聯安裝。上端可配備總線。變頻器面板可引至柜外直接操作?？筛鶕?jù)需要設置本地和遠程控制或PCPLC通訊控制，具有各種直觀的顯示功能。

變頻器是變頻柜的專用配套產品。其變頻調速功能和主要技術參數取決于內置變頻器的規格型號和外圍設備的配置。變頻器柜根據不同的用途和功能變化很大，一般根據工礦要求定制。更定型的有：恒壓供水變頻柜（1控1、1控2、1控3等）、自動扶梯變頻控制柜、空調循環水泵變頻柜、風機變頻節能柜等。

變頻器控制柜設備功能：

1、電源切換和保護變頻柜配有低壓塑殼斷路器，與進線電源相連。除連接和斷開電路外，還可以保護電路和變頻器的短路和過載。維護時可切斷電源。

2、啟?？刂乒δ埽鹤冾l柜面板上設有變頻啟停按鈕，用于變頻裝置的運行控制，便于現場操作。

3、頻率（速度）調節頻率調節電位器設置在變頻柜的面板上，可以方便地手動調節變頻器的輸出頻率，以控制電機轉速。

4、表頭顯示變頻柜面板上裝有電壓表、電流表、頻率表和各種指示燈，如電源指示、報警指示、運行指示、工頻指示等，以監測輸入電壓、輸出電流、輸出頻率和各種工作狀態。

5、備用工頻切換用戶可選擇帶備用工頻切換的變頻柜。當變頻器發生故障時，電機可通過自動控制電路切換至工頻電源（可選擇手動自動，工頻啟動裝置大于16kw，可通過軟啟動器實現）。

6、變頻柜面板上可根據需要設置多種控制功能系統工作條件，如正向旋轉、反向旋轉、電機轉速增加、電機減速、點動正向旋轉、點動反向旋轉、手動自動、緊急停止、變頻工頻、PLC控制、觸摸屏等。

7、添加外圍設備。根據工況要求，交流輸入電抗器、輸出電抗器、直流電抗器和EMI濾波器、制動單元、制動電阻、接觸器、中間繼電器、熱繼電器、可編程控制器（PLC）、可編程操作終端、電能表、冷卻風機等可安裝在變頻柜中。

8、保護變頻柜內安裝變頻器，可以減少環境污染，降低觸電風險，起到更好的保護作用。

9、變頻器應安裝在與其他低壓配電柜尺寸和顏色相同的變頻柜內，并保持配電設施和控制裝置的協調、整潔和美觀。
