配電柜常應用于變電站、建筑工地、工廠以及工業等領域。主要由進線柜、出線柜、電容柜、計量柜等組成。不同環境使用對于配電柜的要求也會有所不同。江蘇奇峰電氣制造有限公司，是一家集研發、生產、銷售以及售后服務為一體的生產廠家。下面奇峰小編帶你一起來了解配電柜的常見組成及作用。

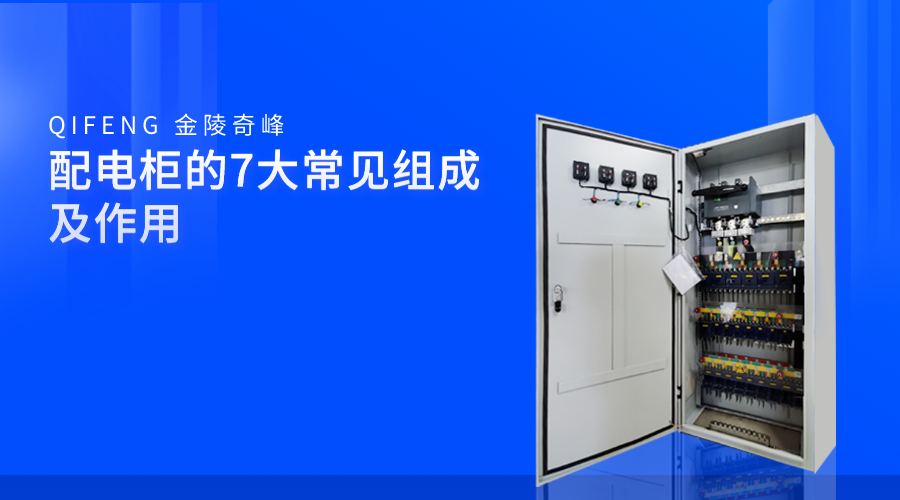

配電柜的7大常見組成及作用：

1、進線柜。

又稱收電柜，是一種用于從電網(從入線到母線)接收電能的裝置。它通常與斷路器、CT、PT和隔離刀等元件一起安裝。

2、出線柜。

也稱為饋電柜或配電柜，是用于分配電能（從母線到每個插座）的裝置。它還通常配備有元件，如斷路器，CT，PT，和隔離刀。

3、母線接觸柜。

又稱母線斷路器柜，是一種用于連接兩段母線（從母線到母線）的裝置。母線接觸常用于單母線分段和雙母線系統中，以滿足用戶對不同運行方式的選擇。要求或保證在故障情況下有選擇地切負荷。

4、PT機柜。

電壓互感器柜，通常直接安裝在母線上，檢測母線電壓和實施保護功能。內部主要安裝有電壓互感器PT、隔離刀、熔斷器和避雷器等。

5、隔離柜。

用于隔離兩端的母線或隔離帶電設備與供電設備。它可以為操作員提供一個可見的端點，以方便維護和檢查操作。由于隔離柜本身不沒有開斷或接通負載電流的能力，所以當與之配合的斷路器合閘時，不能夠推拉隔離柜的手車。在一般應用中，為了防止操作人員的誤操作，需要設置斷路器輔助觸頭與隔離手車的聯鎖。

6、電容器柜。

也叫補償柜，它是用來提升電網的功率因數，或?qū)o功功率進行補償。主要部件是并聯的電容器組、投切控制回路、熔斷器和其他保護裝置。一般與進線柜并聯安裝，一個或多個電容柜可并聯運行。電容器柜從電網斷開后，由于電容器組需要一段時間才能完成放電過程，所以不能直接觸摸柜內的元器件，尤其是電容器組。停電后的一定時間內（取決于電容器組的容量，如1分鐘），不可重新合閘，以避免過電壓和損壞電容器。執行自動控制功能時，還應注意合理分配各電容器組的投切時間，避免出現一組電容器損壞而其他組很少投切的情況。

7、計量柜。

主要用于計量電能（千瓦時），分高壓和低壓兩種。一般裝有隔離開關、熔斷器、CT、PT、有功電度表（傳統電能表或數字電能表）、無線電度表等。電能表、繼電器和一些其他輔助二次設備（如負荷監視器等）。
