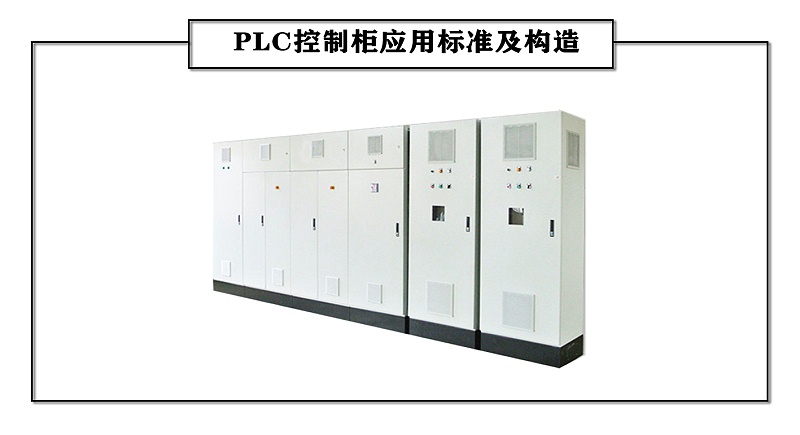

我們都知道PLC控制柜具備負載、短路故障、斷相維護等維護作用。它具備結構緊湊、工作中平穩、功能完善。今天我們帶大家了解PLC控制柜應用標準及構造。

PLC控制柜應用標準：

供電系統開關電源：DC交流電24V，單相電溝通交流220v，（-10%， 16%），50HZ

防水等級：IP41或IP20

自然環境標準：工作溫度在0℃-55℃，避免 自然光立即直射；氣體的空氣濕度應低于85%（無精華露）。避開明顯的振動源，避免 振動頻率為10-55HZ的經?；虺掷m(xù)振動。防止有浸蝕和易燃性的汽體。

PLC控制柜的基礎構造：

可編程邏輯控制器本質是一種專用型于工業控制系統的電子計算機， 其硬件配置構造大部分與微型機同樣，基礎組成為：

1、開關電源

可編程邏輯控制器的開關電源在全部系統軟件中起著十分關鍵的功效。要是沒有一個優良的、靠譜的開關電源系統軟件是沒法一切正常工作中的，因而，可編程邏輯控制器的生產商對開關電源的設計方案和生產制造也十分重視。一般交流電流起伏在 10%( 16%)范疇內，可以不采用其他對策而將PLC立即聯接到交流電流在網上去

2、中間控制部件(CPU)

中間控制部件(CPU)是可編程邏輯控制器的操縱心臟。它依照可編程邏輯控制器系統軟件程序流程授予的作用接受并儲存從開發板輸入的用戶程序和數據信息；查驗開關電源、儲存器、I/O及其警示計時器的情況，并能確診用戶程序中的拼寫錯誤。當可編程邏輯控制器資金投入運作時，先它以掃描儀的方法接受當場各輸入設備的情況和數據信息，并各自存進I/O印象區，隨后從用戶程序儲存器中逐一載入用戶程序，歷經指令表述后按命令的要求實行邏輯或算術計算的結果送進I/O印象區或寄存器地址內。等全部的用戶程序?qū)嵭薪Y(jié)束以后，將I/O印象區的各輸出情況或輸出存儲器內的數據信息傳輸?shù)较鄬?duì)的輸出設備，這般循環系統運作，直到停止運行。

為了更好地進一步提高可編程邏輯控制器的穩定性，近些年對大中型可編程邏輯控制器還選用雙CPU組成冗余系統，或選用三CPU的決議式系統軟件。那樣，即便某一CPU出現常見故障，全部系統軟件仍能一切正常運作。

3、儲存器

儲放系統的儲存器稱之為系統軟件程序存儲器。

儲放系統軟件的儲存器稱之為用戶程序儲存器。

4、輸入輸出通信接口

a、當場輸入通信接口由光耦合電路和微型機的輸入通信接口，功效是可編程邏輯控制器與當場操縱的接口界面的輸入防護通道。

b、當場輸出通信接口由輸出寄存器地址、選通電源電路和中斷請求電源電路集成化，功效可編程邏輯控制器根據當場輸出通信接口向當場的實行構件輸出相對的操縱數據信號。

5、程序模塊

如記數、精確定位等程序模塊。

6、通訊控制模塊

原理：當可編程邏輯控制器資金投入運作后，其工作中全過程一般分成三個環節， 即輸入取樣、用戶程序?qū)嵭泻洼敵龈氯齻€(gè)環節。進行所述三個環節稱之為一個掃描儀周期時間。在全部運作期內，可編程邏輯控制器的CPU以一定的掃描儀速率反復實行所述三個環節。

輸入取樣環節

在輸入取樣環節，可編程邏輯控制器以掃描儀方法先后地讀取全部輸入情況和數據信息，并將他們存進I/O印象區中的相對的模塊內。輸入取樣完畢后，轉到用戶程序?qū)嵭泻洼敵龈颅h(huán)節。在這里兩個階段中，即便輸入情況和數據信息產生變化，I/O印象區中的相對模塊的情況和數據信息也始終不變。因而，假如輸入是差分信號，則該差分信號的總寬務必超過一個掃描儀周期時間，才可以確保在一切狀況下，該輸入均能被讀取。

用戶程序?qū)嵭协h(huán)節

在用戶程序?qū)嵭协h(huán)節，可編程邏輯控制器一直按自上而下的次序先后地掃描儀用戶程序(梯形圖)。在掃描儀每一條梯形圖時，又一直先掃描儀梯形圖左側的由各接觸點組成的操縱路線，并按先左后右、先弄之后的次序?qū)τ山佑|點組成的操縱路線開展或運算，隨后依據或運算的結果，更新該邏輯性電磁線圈在系統軟件RAM儲存區中相匹配位的情況；或是更新該輸出電磁線圈在I/O印象區中相匹配位的情況；或是明確是不是要實行該梯形圖所要求的特殊作用命令。

即，在用戶程序?qū)嵭腥^程中，僅有輸入點在I/O印象區域內的情況和數據信息不容易產生變化，而別的輸出點和軟設備在I/O印象區或系統軟件RAM儲存區域內的情況和數據信息都是有很有可能產生變化，并且排在上面的梯形圖，其程序運行結果會對排在下面的但凡采用這種電磁線圈或數據信息的梯形圖起功效；反過來，排在下面的梯形圖，其被更新的邏輯性電磁線圈的情況或數據信息只有到下一個掃描儀周期時間才可以對排到其上邊的程序流程起功效。

在程序運行的全過程中假如應用馬上I/O命令則能夠直接存取I/O點。即應用I/O命令得話，輸入全過程影象存儲器的值不容易被升級，程序流程立即從I/O控制模塊賦值，輸出全過程影象存儲器會被馬上升級，這跟馬上輸入有一些差別。

輸出更新環節

當掃描儀用戶程序完畢后，可編程邏輯控制器就進到輸出更新環節。在這段時間，CPU依照I/O印象區域內相匹配的情況和數據信息更新全部的輸出鎖存電源電路，再經輸出電源電路驅動器相對的外接設備。這時候，才算是可編程邏輯控制器的真實輸出。

可編程邏輯控制器具備下列特殊的作用特性。

系統軟件組成靈便，拓展非常容易，以開關量操縱為其專長；也可以開展持續全過程的PID控制回路操縱；能夠與上位機軟件組成繁雜的自動控制系統，如DDC和DCS等，完成生產過程的綜合性自動化技術。

方便使用，程序編寫簡易，選用簡要的梯形圖、邏輯圖或句子表等計算機語言，而不用電腦知識，因而系統軟件開發周期時間短，當場調節非常容易。此外，可線上改動程序流程，更改操縱計劃方案而不拆動硬件配置。

能融入各種各樣特別的軟件環境，抗干擾性強，穩定性強，遠超別的各種各樣型號。

江蘇奇峰電氣制造有限公司始終堅持“專注水泵電氣柜”、“做精做?！钡脑瓌t，不斷優化和創新先后開發出一系列在行業中有口碑的水泵電氣柜產品。并因此贏得廣大客戶及市場的認可。公司在市政工程，污水環保工程，消防工程柜配套，大型社區泵站，橡塑擠出行業，尿素生產加注設備等配套行業等都享有很好的市場口碑。

江蘇奇峰電氣PLC控制柜定制從選型配置、方案設計開發、定制生產、系統編程、檢測驗收、安裝調試等提供"一站式"服務。來電可定制期待與您的合作。
