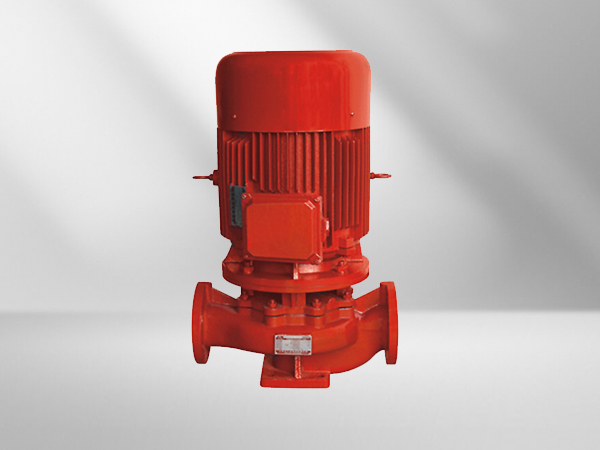

XBD-L型立式單級消防泵

· 流量范圍：5-100L/S

· 電機級數：2級/4級

· 介質溫度：≤80°度

· 進出口直徑：25mm-300mm

· 大允許進口壓力：0.4Mpa

· 壓力范圍：0.31-2.0MPa

在線咨詢

全國熱線

400-018-2008

: Equipment introduction金陵奇峰XBD-L型立式單級消防泵產品簡介

XBD-L型電動機消防泵(立式單級消防泵組)系列是我公司根據新的消防泵標準及消防產品的強制性認證要求而設計開發的新一代管道式消防泵，其性能、技術條件符合國家標準GB6245《消防泵》要求。

產品·優勢

PRODUCT ADVANTAGES

外形美觀

泵體電機直連式，結構緊湊；泵體設置加強筋，外形美觀。
鑄件工藝

采用樹脂砂造型，過流部件的模具采用數控成型，保證了部件的尺寸精度及表面的光潔度。
采用國家消防標準

符合國家標準GB6245-2006，泵軸及葉輪均采用304不銹鋼材質。
優化設計

采用FEM優化設計產品主要結構件，復核零件的結構設計合理性及抗載荷要求。

● 金陵奇峰IH型不銹鋼化工泵參數

流量范圍：5-100L/S

電機級數：2級/4級

介質溫度：≤80°度

進出口直徑：25mm-300mm
● 金陵奇峰XBD-L型立式單級消參數

大允許進口壓力：0.4Mpa

壓力范圍：0.31-2.0MPa

進出口法蘭壓力等級：1.6Mpa

技術·參數

TECHNICAL PARAMETER

型號	流量Q (L/s)	出口壓力 (MPa)	轉速 (r/min)	功率 (kW)	效率 (%）
XBD3.0/5-50（65)	5	0.30	2900	4	63
XBD3.2/5-50（65)		0.32
XBD3.4/5-50（65)		0.34
XBD4.6/5-50（65)	5	0.46	2900	7.5	58
XBD4.8/5-50（65)		0.48
XBD5.0/5-50（65)		0.50
XBD7.6/5-50（65)	5	0.76	2900	15	50
XBD7.8/5-50（65)		0.78
XBD8.0/5-50（65)		0.80
XBD11/5-50(65)	5	1.10	2900	30	40
XBD12/5-50（65)		1.20
XBD12.5/5-50（65)		1.25
XBD3.0/10-65(80)	10	0.30	2900	7.5	71
XBD3.2/10-65(80)		0.32
XBD3.4/10-65（80)		0.34
XBD4.6/10-65（80)	10	0.46	2900	15	67
XBD4.8/10-65(80)		0.48
XBD5.0/10-65（80)		0.50
XBD7.6/10-65(80)	10	0.76	2900	22	59
XBD7.8/10-65(80) XBD8.0/10-65（80)		0.78 0.80
XBD11/10-65（80)	10	1.10	2900	37	54
XBD12/10-65（80)		1.20
XBD12.5/10-65(80)		1.25
XBD3.0/25-80（100)	25	0.30	2900	15	76
XBD3.2/25-80(100)		0.32
XBD3.4/25-80（100)		0.34
XBD4.6/25-80（100)	25	0.46	2900	22	74
XBD4.8/25-80（100)		0.48
XBD5.0/25-80（100)		0.50
XBD7.6/25-80（100）	25	0.76	2900	37	69
XBD7.8/25-80（100)		0.78
XBD8.0/25-80（100）		0.80
XBD11/25-80（100）	25	1.10	2900	75	66
XBD12/25-80（100)		1.20
XBD12.5/25-80（100）		1.25
XBD13/25-80（100)	25	1.30	2900	90	57
XBD14/25-80（100）		1.40
XBD15/25-80（100)		1.50
XBD3.0/45-100（125）	45	0.30	2900	22	73
XBD3.2/45-100（125）		0.32
XBD3.4/45-100（125）		0.34
XBD4.6/45-100（125）	45	0.46	2900	37	77
XBD4.8/45-100（125）		0.48
XBD5.0/45-100（125）		0.50
XBD7.6/45-100（125）	45	0.76	2900	55	80
XBD7.8/45-100（125）		0.78
XBD8.0/45-100（125）		0.80
XBD11/45-100（125)	45	1.10	2900	90	70
XBD12/45-100（125）		1.20
XBD12.5/45-100（125）		1.25
XBD2.8/55-150（200）	55	0.28	1450	30	78
XBD3.0/55-150（200）		0.30
XBD3.2/55-150（200)		0.32
XBD4.6/55-150（200)	55	0.46	1450	45	75
XRD4.8/55-150(200)		0.48
XBD5.0/55-150（200）		0.50
XBD7.6/55-150	55	0.76	2900	75	76
XBD7.8/55-150		0.78
XBD8.0/55-150		0.80
XBD11/55-150	55	1.10	2900	110	73
XBD12/55-150		1.20
XBD12.5/55-150		1.25
XBD13/45-150	45	1.30	2900	110	80
XBD14/45-150		1.40
XBD15/45-150		1.50
XBD4.6/100-200	100	0.46	1450	75	81
XBD4.8/100-200		0.48
XBD5.0/100-200		0.50
XBD3.0/150-250	150	0.30	1450	75	80
XBD3.2/150-250		0.32
XBD3.4/150-250		0.34
XBD4.6/140-250	140	0.46	1450	90	72
XBD4.8/140-250		0.48
XBD5.0/140-250		0.50
XBD2.4/200-300	200	0.24	970	75	81
XBD2.6/200-300		0.26
XBD2.8/200-300		0.28
XBD2.8/200-300（350)	200	0.28	1450	90	84
XBD3.0/200-300（350)		0.30
XBD3.2/200-300(350)		0.32
YBD4.0/200-300	200	0.40	970	132	84
XBD4.2/200-300		0.42
XBD4.4/200-300		0.44
XBD4.6/160-300	160	0.46	1450	110	78
XBD4.8/160-300		0.48
XBD5.0/160-300		0.50
XBD4.6/200-350	200	0.46	1450	160	83
XBD4.8/200-350		0.48
XBD5.0/200-350		0.50
XBD2.8/300-400	300	0.28	1450	132	76
XBD3.0/300-400		0.30
XBD3.2/300-400		0.32
XBD2.8/330-500	330	0.28	1450	160	78
XBD3.0/330-500		0.30
XBD3.2/330-500		0.32

應用·范圍

apply Range

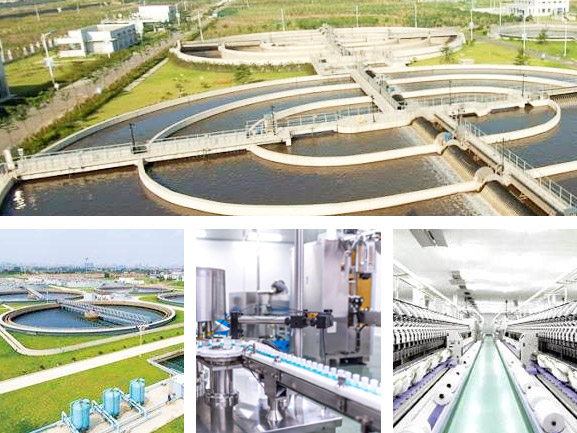

產品應用/Product application XBD-L型立式單級消防泵可應用于工業、民用建筑物消防系統（消防栓滅火系統、自動噴淋系統）的供水。
